實驗室氣體管路設計有哪些？
2023-06-07 14:53:34

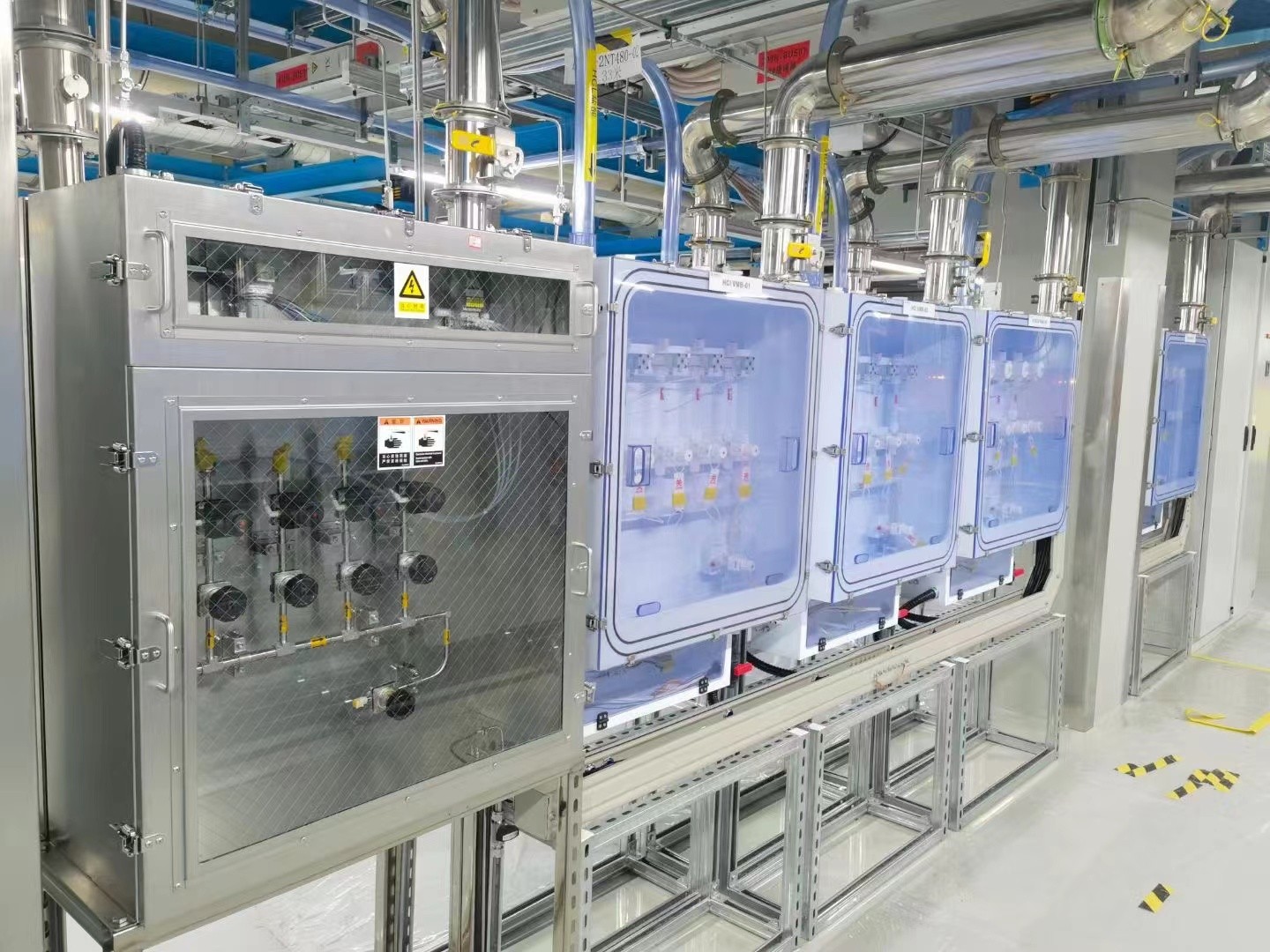

對于在設計實驗室的過程中，會涉及到氣路。一般實驗室用氣主要有不燃氣體(氮氣、二氧化碳)、惰性氣體、易燃氣體、劇毒氣體、助燃氣體組成。所以在設計實驗室的過程中，就需要考慮到氣體管路的安裝等問題。
在氣體管路中的設計，需要做到以下幾點：
1.管道設計根據(jù)儀器端的壓力值，用量來確定管徑的大小。
2·所有氣體管路都由高質量的、完全退火型、無縫連接的不銹鋼管組成。
3·所有的管路、閥門、壓力表都由高質量的全不銹鋼構成，并且都是標準配件。
4·儀器的氣體管路靠在儀器臺后面。
5·易燃氣體，如乙炔與氫氣，需要和其他氣體分開，單獨引人。
6·所有氣體管路的連接為無擴口機械夾頭。
7·引到儀器臺的氣體管路將安裝單獨的球閥來控制。
8·所有氣體出口為不銹鋼球閥，并配備1/8英寸(3·2 mm)轉接頭。
9·氣體管路所有的支架都要鍍鋅防腐。
10·每隔1·5 m左右，氣體管路就需要有支架。另外根據(jù)氣體管路彎曲的直徑，設置合適的支架位置。
11.實驗氣路承包商要保證氣體管路系統(tǒng)的清潔，所有氣體管路的檢驗應根據(jù)標準程序進行。氣體管路要做壓力檢驗，防止管路泄漏。
